1.实现的意义

    随着城网和农网改造的实施，电力系统中电力电缆的敷设量越来越多，特别是随着城市改造和建设的不断深入，城市电网中电力电缆所占的比重越来越大，电力电缆的运行管理、监测维护工作量也日益增加。

    运行温度是电缆的一个重要参数。当电缆在额定负荷下运行时，线芯温度达到允许值。电缆一旦超过负荷，线芯温度将急剧上升，加速绝缘老化，甚至发生热击穿。所以，必须对电缆的运行温度进行控制，这就要求电力运行部门对电缆的实际负荷进行合理调度。

    在电力电缆的选型和敷设阶段，由于不可能对实际运行环境进行全面的考虑，通常都是根据标准环境温度进行的，这样将导致电缆在环境温度高或散热条件不良时运行于过热状态，减少运行寿命。因此，如果能够根据实际运行状态和运行环境，实时地对电缆的负荷进行调度和调整，不仅能够保证电缆的运行安全，使其带负荷能力得到充分发挥，而且在有些情况下还可以解决电力调度中紧急状况下的电力供应问题。

    无论从电力电缆自身安全运行角度，还是从电力系统调度需要的角度出发，都要求对电力电缆的负荷能力进行实时监测。

2.系统特征

    1）系统采用以热流场的欧姆定律为基础的热网络法计算电缆载流量，概念清晰，容易理解和掌握。它既可以用于电缆热场的求解，也能在监测获得电缆表面温度的情况下反过来求取电缆导体温度，或根据电缆实际负荷及表面温度推算此时的环境温度，从而获得在目前环境条件下的电缆额定负荷。

    2）实验证明，运用此种电缆计算方法，导体温度计算值与实际测量值在90℃以下范围内最大偏差不超过±3℃；在电缆导体最高工作温度附近，实测导体稳态运行电流与计算电流值之差小于±1%。

    3）运用本软件进行有关电缆选型计算和运行核定，过程方便、快捷、准确，不仅可以节省电缆选型和维护人员的大量时间，而且提供了可靠的依据，使选型和掌握电缆运行状况更加准确，对电缆运行寿命的评估也有很大的帮助。

3.软件界面

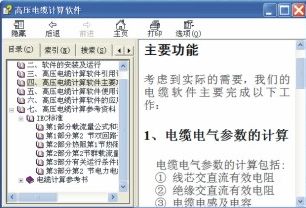

“帮助”项目界面图

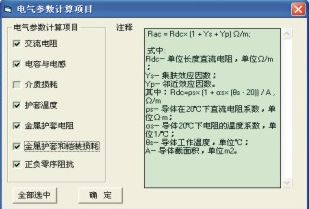

电气参数计算项目界面图

电缆计算项目选择界面图

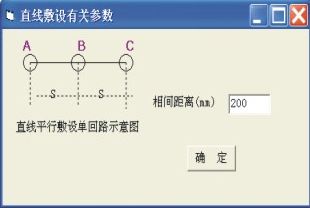

平行敷设参数设置界面图
