产品简介
变电站一键顺控高压带电显示装置是一种新型的防止电气误操作装置,系非接触式(感应式)高压带电检测装置。适用于交流50/60Hz、额定电压40.5~550kV的户内外GIS设备和敞开式变电站的开关设备上,用于反映带电状况,防止电气误操作。该装置安装在线路接地闸刀、母线接地闸刀、母线压变接地闸刀、开关柜及其他需要闭锁的地方实施强制闭锁,防止电气误操作。其传感器不与带电体直接接触,安装简单方便、维护费用低、使用寿命长。
本装置的传感器采用感应工作原理,不与带电体直接接触,安装简单方便,维护费用低,使用寿命长,安全可靠。本装置符合电力行业标准 DL/T538“高压带电显示装置;GB 25081-2010”的要求。
该产品安装方便,不必对原线路系统进行任何改变,可带电安装,因此可以很方便的应用在各类敞开式高压电缆终端设备或 GIS 产品上,可迅速提高电力系统的智能化控制水平。
功能特点
◆传感器:封闭式,带下引线(GIS传感器厂家提供)
◆闭锁单元:带闭锁接点
◆可靠性:感应式(非接触式)传感器,在线路安全距离之外检测线路是否带电,且具有明显的方向性,灵敏度高,安全可靠。
◆经济性:传感器不与带电体直接接触,安装与检修时无需做局放试验,简单方便,维护费用低,使用寿命长。
◆功能全:具有指示灯信号远传功能和设备自检功能。
◆适应性:形式多样,可广泛应用于户内、户外、GIS 组合电器及开关柜等各种场所。

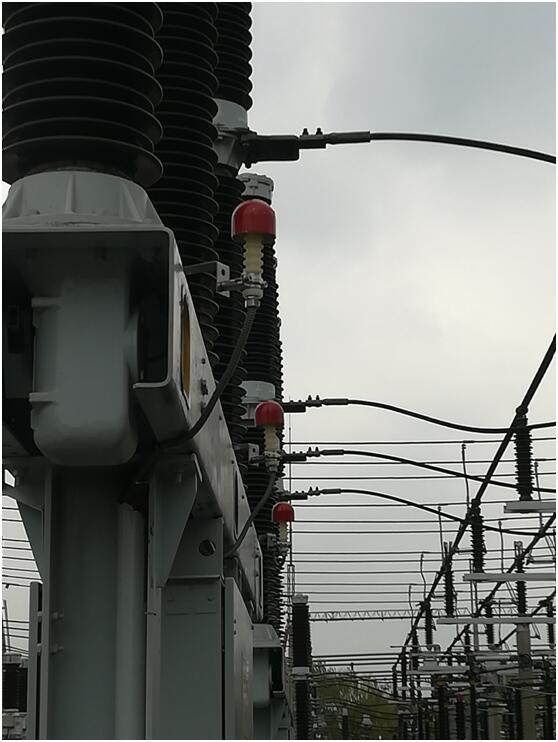

用户界面及设备图片

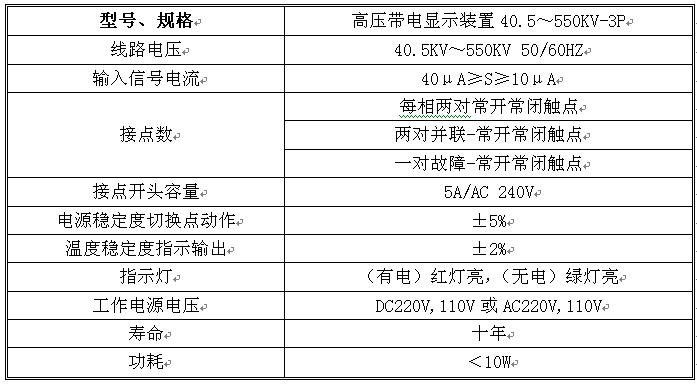

主要技术参数

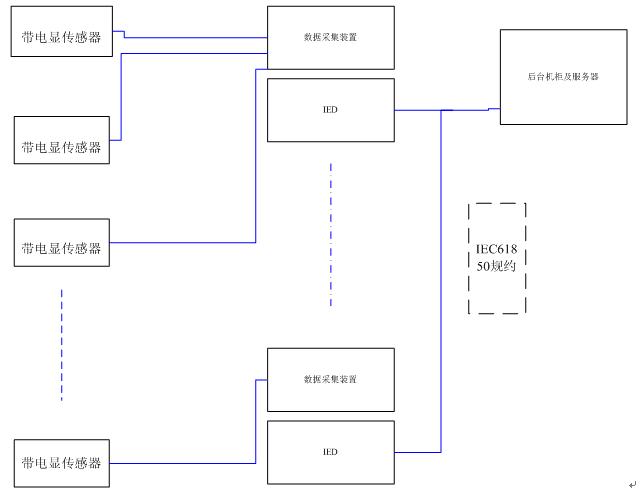

系统组网图

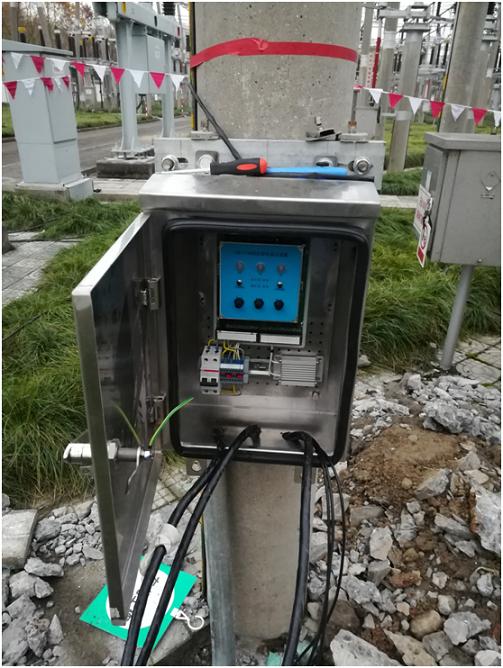

现场应用案例
