1、简 述
电力运行设备综合监测、分析、诊断一直是电力部门期待解决的问题。尤其变压器运行管理经验的积累为电力变压器绝缘诊断专家系统的建立提供了有相当数量的领域专业知识和故障征兆，已经能对运行设备的故障、寿命逐步开展分析、判断、决策研究，从而达到状态监测与诊断，建立预测性维修体制的目的。电力变压器的在线监测是及时准确的反映设备运行状态的重要手段，变压器的局部放电检测和油中气体的色谱分析是反映其运行中绝缘状态的主要方法。
变压器局部放电与油色谱在线监测技术国内外已有不少研究成果，并已应用到生产实践中。但是实践证明，大部分在线监测设备对在线监测现场干扰及区分变压器内、外放电方面等关键问题尚未解决，监测系统受现场干扰影响大。而对包括局部放电在线监测、油色谱、铁芯接地电流在线监测成套的变压器状态监测及故障诊断分析的完善系统国内外还少见，许多关键技术尚在攻关之中。
目前大多数在线监测系统是对单一设备的单一参数进行监测，而要反映变压器的运行状况，靠单一性能指标，都只能从某一侧面反映其绝缘状态。本系统力求对一个变电站的多台（如2台或3台）主变同时进行局部放电、气相色谱和铁芯接地电流的综合自动在线监测，结合常规运行工况及历史检修时检测的数据信息等，建立数据库和软件分析平台，综合反映主变的运行状态，为检修策略的优化提供依据。

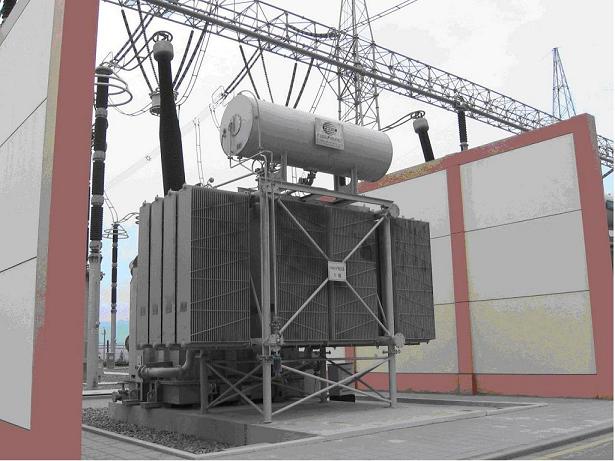

BYTC-II型变压器绝缘综合在线监测系统可对同一变电站的一台或多台主变同时进行在线监测，获取反映变压器绝缘状况的关键参数——局部放电、油中气体组分、套管介质损耗及电容量、铁芯接地电流，实时反映运行变压器的绝缘状态，并对其绝缘状况做出分析、诊断和预测。
局部放电是反映变压器绝缘状况较灵敏的指标，在出厂试验和新投运变压器的现场试验时，局部放电均是较难通过的试验科目，局部放电的在线检测的技术难点是现场情况下，如何抑止干扰有效提取信号问题。
油中气体组分在线监测技术，可以反映绝缘系统在电、热作用下的老化后油中产生的气体，对长期绝缘老化状态反映较为准确，并且已经有一定的标准可以做分析比对映。
对套管的介质损耗因数及电容量进行在线监测，可以及时发现套管电容屏间击穿、绝缘受潮劣化等致命性缺陷。
对于箱体内异物、内部绝缘受潮或损伤、油箱沉积油泥、铁芯多点接地类型的故障，可以通过铁芯接地电流的监测来发现。
对以上在线监测结果，建立状态监测数据库，进行数据管理、分析、统计、整合，为电力变压器状态检修提供决策依据和辅助分析等功能。
2、系统功能指标
局部放电在线监测
最小可测放电量500PC，测量频带40k～3MHz。
放电脉冲的时间分辨率10μs；相位分辨率0.18°。
测量系统可以监测变压器的放电幅值、相位、次数等参数；能显示工频周期放电图、二维（q-φ,N-φ,N-q）及三维（N-q-φ）放电谱图；并提供放电趋势图、设置报警、进行历史查询及打印报表等功能。
油中气体组分在线监测
可检测主要特征气体氢气，一氧化碳、乙炔和乙烯的综合值。
检测指标
套管介质损耗及电容量在线监测
介质损耗因数：0.2～0.002； 误差：±（1％读数＋0.001）。
电容量： 50pF～2μF； 误差：±（1％读数＋5pF）。
铁芯接地电流在线监测
测量范围：5mA～10A；误差范围：1%± 1mA。
可对波形进行时域、频域分析，并可显示发展趋势图。
